Mobile Robot Omni Wheel dengan Arduino

Hallo Sobat Arduino Indonesia, pada puasa kan :). Puasa-puasa gini enaknya ngerjain apa ya? berhubung di Workshop ada roda omni wheel yang terpakai, kita coba buat mobile Robot yang pake roda omni wheel yuk!

oke yang perlu di siapkan sebagai berikut
Untuk mekanik mobile robot

omni wheel 3 buah
motor dc flying 3 buah
bracket motor akrilik 3 buah
shaft motor dengan roda omni 3 buah
mekanik robot bisa di bikin dari cutting akrilik

untuk elektronik

Arduino Uno
Driver 3 channel (untuk kali ini kita bikin sendiri driver ic l293 sebanyak 2 buah, atau sobat bisa pake motor shield driver yang banyak di jual type Adafruit motor shield)

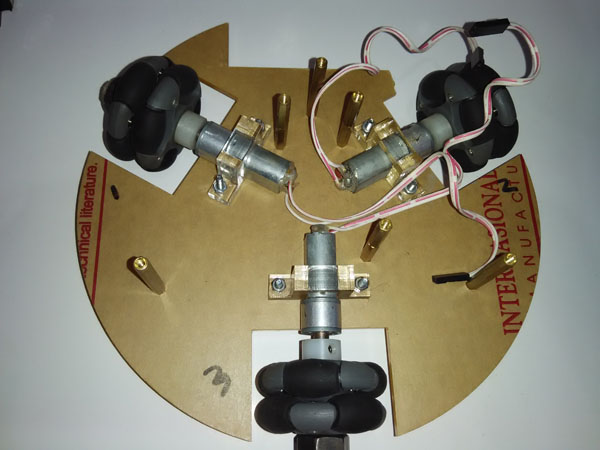

Kemudian bisa dirakit sebagai berikut

Pada gambar diatas, ada tulisan 1, 2 dan 3. 1 untuk motor 1, 2 untuk motor 2 dan 3 untuk motor 3. Logika sederhana menggerakkan roda omniwheel seperti gambar diatas.

Robot bergerak kedepan (maju).
motor 1 bergerak CCW, motor 2 bergerak CW dan motor 3 Diam

Robot bergerak kebelakang (mundur).
motor 1 bergerak CW, motor 2 bergerak CCW dan motor 3 Diam

Robot bergerak Kekanan.
motor 1 bergerak CW dengan kecepatan lebih kecil daripada motor 2, motor 2bergerak CCW kecepatan lebih kecil daripada motor 3 dan motor 3 CW

Robot bergerak Kekiri.
motor 1 bergerak CCW dengan kecepatan lebih kecil daripada motor 3, motor 2bergerak CW kecepatan lebih kecil daripada motor 2 dan motor 3 CCW

untuk pergerakan ke kanan dan kekiri, kecepatan motor 1 dan 2 bisa diatur ulang untuk mendapatkan pergerakan robot yang pas sesuai dengan yang di inginkan.

Robot Belok kiri
motor 1 bergerak CW, motor 2 bergerak CW dan motor 3 CW

Robot Belok kanan
motor 1 bergerak CCW, motor 2 bergerak CCW dan motor 3 CCW

program Arduino untuk mobile robot dengan omni wheel bisa di lihat sebagai berikut

/*omni wheel program*/
/*www.sekolahrobot.com*/
/*cw
motor 1. 1A->HIGH - 1B->LOW
motor 2. 2A->HIGH - 2B->LOW
motor 4. 4A->LOW - 4B->HIGH
*/

#define dir1a 2
#define dir1b 4
#define pwm1 3
#define dir2a 7
#define dir2b 6
#define pwm2 5

#define dir3a 8
#define dir3b 10
#define pwm3 9
#define dir4a 12
#define dir4b 13
#define pwm4 11

void setup()
{
pinMode(dir1a,OUTPUT);
pinMode(dir1b,OUTPUT);
pinMode(pwm1,OUTPUT);
pinMode(dir2a,OUTPUT);
pinMode(dir2b,OUTPUT);
pinMode(pwm2,OUTPUT);
}

void loop()
{
maju(255);
delay(2000);
stopped();
delay(2000);
mundur(255);
delay(2000);
stopped();
delay(2000);
kanan(255);
delay(2000);
stopped();
delay(2000);
kiri(255);
delay(2000);
stopped();
delay(2000);
belokkanan(255);
delay(2000);
stopped();
delay(2000);
belokkiri(255);
delay(2000);
stopped();
delay(2000);

}

void maju(int pwm)
{
digitalWrite(dir1a,LOW);
digitalWrite(dir1b,HIGH);
analogWrite(pwm1,pwm);

digitalWrite(dir2a,HIGH);
digitalWrite(dir2b,LOW);
analogWrite(pwm2,pwm);

digitalWrite(dir4a,LOW);
digitalWrite(dir4b,LOW);
analogWrite(pwm4,0);
}

void mundur(int pwm)
{

digitalWrite(dir1a,HIGH);
digitalWrite(dir1b,LOW);
analogWrite(pwm1,pwm);

digitalWrite(dir2a,LOW);
digitalWrite(dir2b,HIGH);
analogWrite(pwm2,pwm);

digitalWrite(dir4a,LOW);
digitalWrite(dir4b,LOW);
analogWrite(pwm4,0);
}

void kanan(int pwm)
{

digitalWrite(dir1a,LOW);
digitalWrite(dir1b,HIGH);
analogWrite(pwm1,pwm/3.5);

digitalWrite(dir2a,LOW);
digitalWrite(dir2b,HIGH);
analogWrite(pwm2,(pwm*6)/10);

digitalWrite(dir4a,LOW);
digitalWrite(dir4b,HIGH);
analogWrite(pwm4,pwm);

}

void kiri(int pwm)
{

digitalWrite(dir1a,HIGH);
digitalWrite(dir1b,LOW);
analogWrite(pwm1,(pwm*6)/10);

digitalWrite(dir2a,HIGH);
digitalWrite(dir2b,LOW);
analogWrite(pwm2,pwm/3.5);

digitalWrite(dir4a,HIGH);
digitalWrite(dir4b,LOW);
analogWrite(pwm4,pwm);
}

void belokkiri(int pwm)
{

digitalWrite(dir1a,HIGH);
digitalWrite(dir1b,LOW);
analogWrite(pwm1,pwm);

digitalWrite(dir2a,HIGH);
digitalWrite(dir2b,LOW);
analogWrite(pwm2,pwm);

digitalWrite(dir4a,LOW);
digitalWrite(dir4b,HIGH);
analogWrite(pwm4,pwm);
}

void belokkanan(int pwm)
{

digitalWrite(dir1a,LOW);
digitalWrite(dir1b,HIGH);
analogWrite(pwm1,pwm);

digitalWrite(dir2a,LOW);
digitalWrite(dir2b,HIGH);
analogWrite(pwm2,pwm);

digitalWrite(dir4a,HIGH);
digitalWrite(dir4b,LOW);
analogWrite(pwm4,pwm);
}

void stopped()
{
digitalWrite(dir3a,LOW);
digitalWrite(dir3b,LOW);
analogWrite(pwm3,0);

digitalWrite(dir4a,LOW);
digitalWrite(dir4b,LOW);
analogWrite(pwm4,0);

digitalWrite(dir1a,LOW);
digitalWrite(dir1b,LOW);
analogWrite(pwm1,0);

digitalWrite(dir2a,LOW);
digitalWrite(dir2b,LOW);
analogWrite(pwm2,0);
}

Oke selamat Mencoba,
kesulitan mendapatkan bahan-bahan diatas, bisa kontak ke kita melalui comment berikut

Salam
